Chaudière gaz à condensation De Dietrich MCR/MCX MD 25 BIC
indications de commandes pour activer uniquement le chauffage des radiateurs. Voici une version visuelle simplifiée :

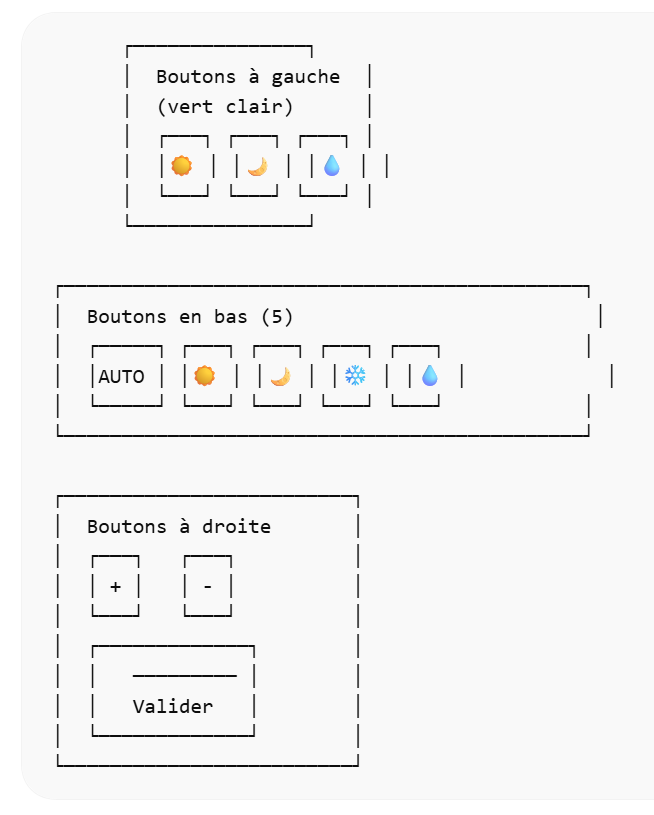

Schéma panneau MC 25 BIC
Étapes pour chauffage seul
- Désactiver l’ECS
- Appuyer sur le bouton 💧 (gauche ou bas)
- Vérifier que le symbole 💧 disparaît de l’écran
- Activer chauffage central
- Appuyer sur le bouton ☀️ (gauche ou bas)
- Le symbole ☀️ doit rester visible
- Régler température chaudière
- Utiliser + / – à droite
- Température idéale : 50–70 °C
- Vérification écran
- ☀️ visible → chauffage radiateurs actif
- 💧 non visible → ECS désactivée
- Optionnel : ne pas activer AUTO pour éviter la production d’ECS automatique.
💡 Astuce : Si le robinet 💧 réapparaît, aller dans Menu Installation → Priorité ECS et désactiver l’ECS.
Étapes pour réactiver l’ECS
- Appuyer sur le bouton robinet 💧
- Sur le panneau gauche ou en bas, appuyez sur le bouton 💧
- Le symbole 💧 doit réapparaître à l’écran → ECS activée
- Vérifier les symboles
- ☀️ visible → chauffage radiateurs reste actif
- 💧 visible → ECS prête à produire de l’eau chaude
- Température ECS
- Si vous voulez régler la température de l’eau chaude :
- Utilisez les boutons + / – à droite
- Vérifiez l’écran pour “TEMP. ECS” (généralement 50–60 °C pour un usage standard)
- Si vous voulez régler la température de l’eau chaude :
- Option AUTO (facultatif)
- Si vous laissez AUTO activé, la chaudière gérera automatiquement chauffage + ECS selon la programmation.
💡 Astuce : si l’ECS ne se réactive pas, vérifiez dans le menu Installation → Priorité ECS que l’ECS n’est pas désactivée.
📄 Télécharger MC25BIC Instructions d‘installation et de maintenance(PDF) ➜ 📘 Notice DIEMATIC 3 – Tableau de commande – QUADRODENS 1 (PDF) ➜conserver uniquement le chauffage des radiateurs et arrêter complètement la production d’eau chaude sanitaire (ECS), ce qui permet de fermer la vanne d’arrêt de l’eau sans risque. Voici comment procéder sur un MC 25 BIC avec DIEMATIC 3 / QUADRODENS :
1️⃣ Désactiver la production d’ECS via la régulation
- Accéder au menu ECS dans le DIEMATIC 3
- Allumer l’écran
- Aller dans Menu → Installation → Priorité ECS / Paramètres ECS
- Désactiver le ballon
- Dans ce menu, il y a généralement une option “Demande ECS” ou “Activation ballon”
- Mettre sur OFF / Désactivé
- Vérifier à l’écran que le symbole 💧 disparaît → cela bloque toute demande de chauffage du ballon
- Vérifier le chauffage des radiateurs
- Le symbole ☀️ doit rester visible → chauffage radiateurs actif
- Température chaudière réglée entre 50–70 °C pour un bon rendement
2️⃣ Fermer la vanne d’arrêt de l’eau
Maintenant que la régulation ne demande plus d’ECS :
- Localiser le groupe de sécurité du ballon (souvent au-dessus ou à côté du ballon)
- Tourner la vanne d’arrêt de l’eau froide perpendiculairement au tuyau → eau vers le ballon coupée
- Le ballon ne se remplira plus et aucun risque de fuite
💡 Astuce : il est recommandé de laisser la chaudière en fonctionnement normal pour les radiateurs, juste sans demande ECS.
3️⃣ Vérification finale
- Sur l’écran DIEMATIC 3 :
- ☀️ visible → chauffage radiateurs actif
- 💧 absent → ECS désactivée
- Vanne fermée → aucun remplissage d’eau du ballon possible
1️⃣ Réactiver la demande ECS dans la régulation
- Allumer l’écran DIEMATIC 3
- Aller dans le menu :
Menu → Installation → Priorité ECS / Paramètres ECS - Activer la demande ECS / Mettre sur ON
- Vérifier que le symbole 💧 apparaît sur l’écran
- Cela permet à la chaudière de chauffer l’eau du ballon
2️⃣ Ouvrir la vanne d’eau froide
- Localiser le groupe de sécurité du ballon
- Tourner la vanne d’arrêt de l’eau froide pour remettre l’eau → ballon alimenté
- Le ballon pourra se remplir et chauffer normalement
3️⃣ Vérification finale
- Sur l’écran DIEMATIC 3 :
- ☀️ visible → chauffage radiateurs actif
- 💧 visible → ECS réactivée
- Température chaudière réglée pour radiateurs (50–70 °C)
- Température ballon ECS réglée selon besoin (50–60 °C standard)
💡 Astuce pratique : Si vous laissez le mode AUTO activé, la régulation gérera automatiquement chauffage + ECS selon vos horaires programmés. Sinon, vous pouvez activer/désactiver manuellement pour garder un contrôle précis.
Pour garder uniquement le chauffage et désactiver la préparation de l’eau chaude sanitaire (ECS) sur votre tableau DIEMATIC 3, voici la marche à suivre :
1. Désactiver le chargement du ballon
Il existe deux méthodes principales selon que vous souhaitez une coupure temporaire ou permanente :
- Méthode rapide (Dérogation) : Appuyez sur la touche avec le symbole robinet située sous l’écran.
- Si le voyant au-dessus de cette touche est allumé, le chargement du ballon est autorisé.
- Appuyez dessus pour éteindre le voyant : cela désactive la préparation d’eau chaude (le symbole du robinet disparaîtra de l’écran ou passera en mode non autorisé).
- Méthode par programmation (Permanent) : Vous pouvez modifier le programme “BALLON” pour qu’aucune période de charge ne soit autorisée.
- Ouvrez le volet du tableau.
- Utilisez la touche # pour aller sur le paragraphe # PROG BALLON.
- Utilisez la touche C (zone claire) pour définir toutes les tranches horaires comme “non autorisées” sur la barre graphique.
2. Garder le chauffage actif
Pour être certain que le chauffage continue de fonctionner indépendamment de l’eau chaude :
- Assurez-vous que la chaudière est en mode AUTO (si votre programme horaire prévoit du chauffage) ou en mode Soleil (marche forcée confort) pour chauffer en continu.
- Attention : Ne confondez pas avec le mode “ÉTÉ manuel” (touche avec le symbole parasol), car ce mode fait exactement l’inverse de ce que vous demandez : il coupe le chauffage mais maintient l’eau chaude.
3. Précautions pour la vanne d’arrêt générale
Si vous coupez l’arrivée d’eau générale (vanne d’arrêt) tout en laissant le chauffage allumé :
- Risque de surchauffe : La chaudière ne doit absolument pas tenter de chauffer le ballon vide ou sans circulation d’eau sanitaire, car cela pourrait déclencher une sécurité thermique. En désactivant la fonction ECS comme indiqué au point 1, vous évitez que la pompe de charge du ballon ne se mette en route.
- Pression du circuit chauffage : La coupure de l’eau générale n’affecte pas immédiatement le chauffage puisque c’est un circuit fermé. Cependant, vérifiez que la pression reste correcte (entre 1 et 2 bars) sur l’afficheur (symbole avec des barres verticales).
En résumé : Appuyez sur la touche robinet pour éteindre son voyant. Votre chaudière ne s’occupera plus que du chauffage, et vous pourrez fermer votre vanne d’eau générale en toute sécurité pour le circuit sanitaire.
